Deskripsi Produk

DWP42L adalah antarmuka jaringan Dante 4-in/2-out serbaguna yang dikonversi antara audio analog dan digital dengan kinerja luar biasa. Menampilkan empat input analog (dapat diaktifkan antara level MIC dan garis dengan gain yang dapat disesuaikan) dan dua output Dante-to-analog, unit ringkas ini dipasang dengan mudah di kotak belakang gang gang US standar. Cukup terhubung melalui Ethernet menggunakan kabel CAT5 dan kelola perutean audio melalui perangkat lunak pengontrol Dante untuk kinerja latensi yang sangat rendah. Ekosistem Dante lengkap kami meliputi prosesor DSP, mikrofon jaringan, speaker, dan solusi antarmuka tambahan untuk jaringan audio yang komprehensif.

Fitur Utama:DWP42L memiliki empat input XLR dengan mode MIC/Line yang dapat dipilih, masing-masing menawarkan gain yang dapat disesuaikan (-20dB hingga +20dB) dan daya hantu 48V yang dapat dialihkan untuk mikrofon kondensor. Ini mengubah sinyal analog ke audio jaringan Dante dengan konversi resolusi tinggi 24-bit, memastikan kinerja rendah noise, kesetiaan tinggi. Unit ini juga menyediakan dua output Dante-to-analog (seimbang/tidak seimbang) pada panel belakang. Dengan opsi daya POE atau DC 24V, LED status panel depan, dan preamps mikrofon premium, memberikan audio berkualitas yang andal, siaran untuk instalasi profesional.

FAQ:

T: Apakah Anda produsennya?

A: Ya. Kami adalah produsen yang berbasis di Shenzhen.

T: Dapatkah Anda memberikan solusi OEM atau ODM?

A: Ya, kami dapat memberikan solusi OEM atau ODM tergantung pada persyaratan klien.

T: Apakah produk Anda melewati sertifikasi?

A: Ya, kami memiliki sertifikat CE, ROHS.

T: Produk Dante apa yang bisa Anda berikan?

A: Kami dapat memberikan solusi seri Dante, seperti Dante DSP, Dante Audio Receiver, Dante IO, Dante Microphone, Dante Speaker…

Spesifikasi produk

Input MIC/LINE ke jaringan Dante
Input:	Xlr (wanita) x 4
Gain Range	-20 ~ +20
Impedansi Input	> 2.5 k_ (mic); > 5 k_ (baris)
Kekuatan hantu	48 VDC, dapat dialihkan
Respons frekuensi	20 Hz hingga 20 kHz (± 0,5 dB)
Thd+n	<0,1%
Kebisingan di bawah +4 dbu	<-70 dB
Cmrr	> 65 dB (50 Hz hingga 120 Hz)
Dante Network ke output garis
Output	2, blok terminal seimbang/tidak seimbang dan dapat dilepas
Level output	+4 dbu (nominal) seimbang; -10 dbv (nominal) tidak seimbang, dapat dipilih
Tegangan output	+20dbu (@ 0DB output gain)
Impedansi output	150 _ seimbang; 75 _ tidak seimbang
Respons frekuensi	20 Hz hingga 20 kHz (± 0,5 dB)
Thd+n	<0,1%
Kebisingan	<-80db
Crosstalk	<85 dB (20 Hz hingga 20 kHz
Saluran Dante
Pemancar/penerima	2/2
Tingkat transmisi	100 mbps
Resolusi	16/24/32 bit
Laju pengambilan sampel	44.1 kHz, 48 kHz.
Antarmuka Dante	RJ45 Jack
Koneksi daya	Terminal Euro 2 Pin
Kebutuhan Daya	24 vdc @ 180 ma plus beban hantu yang terhubung, atau poe
Dimensi	116mm (w) × 114.5mm (h) × 53.1mm (d)
Berat: 0,36 kg-DWP22L-US	370g

Operasi produk

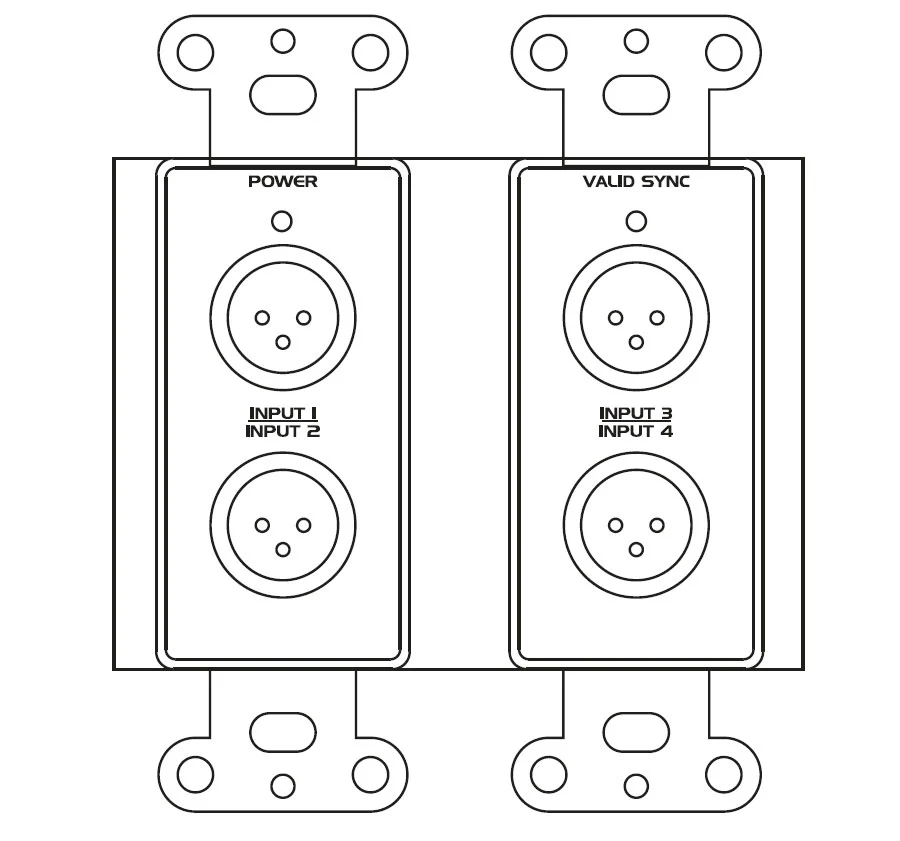

4ch Dante Audio Interface

1. Input XLR, terima sinyal audio MIC atau garis.

2. Indikator LED Daya.

3. Sinkronisasi LED menunjukkan status jaringan Dante.

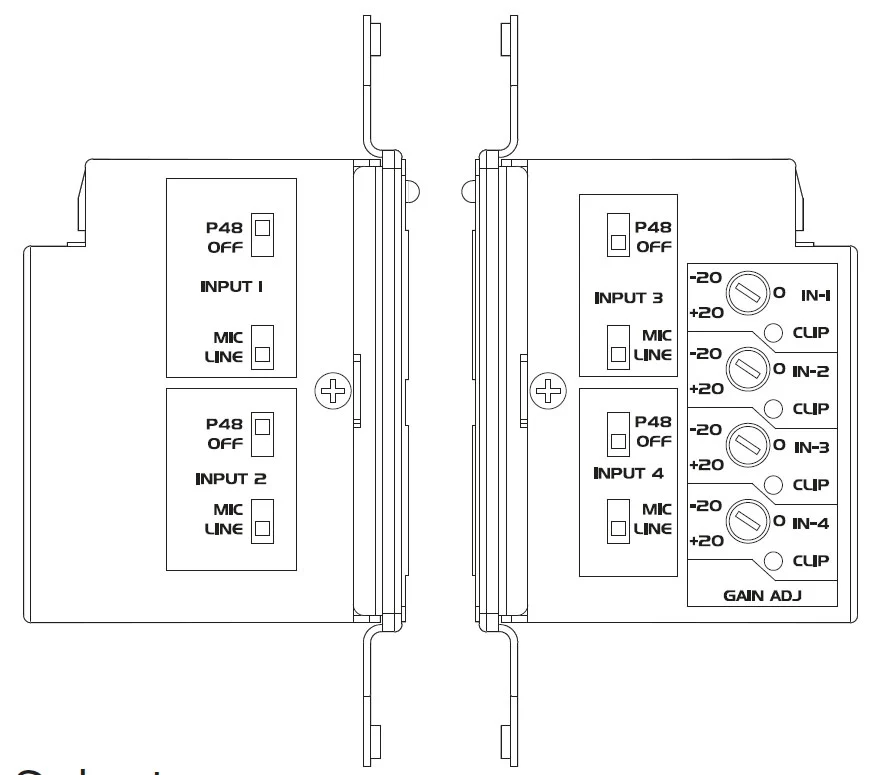

4ch Dante Audio Interface

4. Pemilih Input XLR

Garis:Menerima sumber garis yang seimbang atau tidak seimbang.

MIC:Menerima sinyal mikrofon dinamis atau kondensor.

P48V:Menyediakan daya hantu 48V saat menghubungkan mikrofon kondensor.

5. Kontrol Gain Input:Sesuaikan level gain sinyal input pada setiap saluran input.

6. Klip sinyal LED pada setiap saluran input

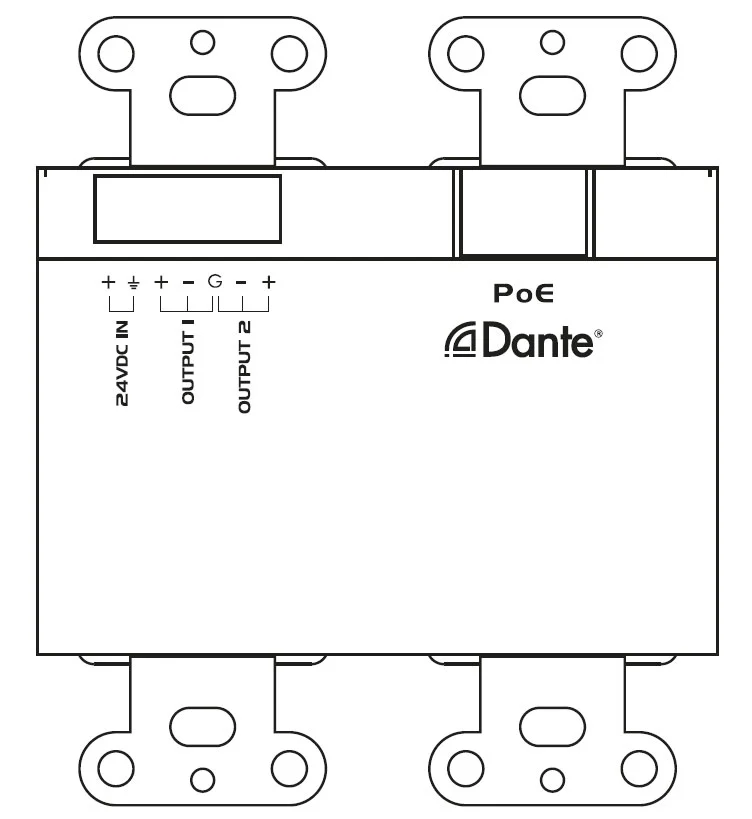

4ch Dante Audio Interface

7. Output Terminal Euro:Mengubah dua saluran Dante menjadi output garis analog.

8. Port RJ45:Menggunakan kabel CAT5 untuk terhubung ke jaringan Dante.

Catatan:Saat menggunakan sakelar jaringan yang diaktifkan POE, DWP42L dapat didukung dan dioperasikan dari POE.

9. Kekuatan:Hubungkan blok terminal DC 24V ke 2p atau jack input DC.

Catatan:Jika DC 24V dan POE keduanya hadir untuk DWP42L, unit akan beroperasi dari DC 24V. Dan ketika DC 24V dilepas, daya akan beralih ke POE Power secara otomatis.

Aplikasi produk

Antarmuka Dante (input mic/line 4 x, output 2 x line) adalah solusi antarmuka jaringan audio serbaguna yang dirancang untuk integrasi yang mulus dalam pengaturan audio profesional. Ini memungkinkan konversi dua arah antara audio digital analog dan Dante, mohon merujuk pada di bawah ini

1. Live Sound & Event Production

• Hubungkan mikrofon, instrumen, atau sumber tingkat garis (mis., Mixer, perangkat pemutaran) ke jaringan Dante untuk distribusi latensi rendah di berbagai tahap atau zona.

• Kirim audio yang diproses dari mixer yang mendukung Dante ke amplifier analog, monitor, atau perangkat perekaman.

2. Konferensi & Sistem

• Mengintegrasikan mikrofon analog (mis., Podium MIC, MIC panel) ke dalam sistem konferensi berbasis Dante untuk perutean dan pemrosesan yang fleksibel.

• Output Dante audio feed ke speaker analog atau amplifier warisan di ruang pertemuan, auditorium, atau ruang kuliah.

3. Studio siaran & perekaman

• Digitalisasi sumber analog (mikrofon, instrumen, peralatan tempel) dan mengirimkannya ke Dante untuk merekam, streaming, atau disiarkan.

• Kirim Dante Feeds (mis., Output DAW, sinyal interkom) ke monitor analog, headphone, atau peralatan pemrosesan.

4. House of Worship & Performance Venue

• Tangkap paduan suara, instrumen, atau kata yang diucapkan dan mendistribusikannya melalui Dante ke mixer FOH, sistem perekaman, atau streaming langsung.

• Rute Dante Playback Track atau pengumuman ke speaker zona analog atau garis tunda.

5. Suara & Keramahtamahan Terpasang

• Sistem Connect Background Music (BGM), mikrofon paging, atau sumber analog ke jaringan Dante untuk kontrol terpusat.

• Audio jaringan output (mis., Feed program, peringatan darurat) ke amplifier analog di hotel, restoran, atau ruang ritel.
