MU-0808 Matriks Audio Digital 8×8

FHBAVTEC MU-0808 8×8 Digital Audio Matrix adalah Prosesor Matriks Audio Digital 8×8 kelas perusahaan yang dirancang untuk perutean sinyal kompleks, pencampuran presisi, dan pemrosesan dinamis tingkat lanjut dalam lingkungan AV profesional. Didukung oleh mesin DSP ADI SHARC 21489 standar industri yang beroperasi pada SIMD 450 MHz, MU‑0808 menghadirkan eksekusi audio latensi sangat rendah dan fidelitas suara murni di ruang rapat perusahaan, auditorium pendidikan tinggi, fasilitas pemerintah, dan ruang acara multifungsi.

Terbungkus dalam sasis baja rak 1U yang ringkas, MU‑0808 menyatukan algoritme DSP audio penting—termasuk Acoustic Echo Cancellation (AEC), Adaptive Feedback Suppression (AFC), Active Noise Control (ANC), Gain‑Sharing Auto‑Mixing, Parametric/Graphic EQ, Dynamic Compression, dan Matrix Routing. Dengan antarmuka kontrol multi-protokol termasuk Ethernet (TCP/IP), RS232, RS485, dan port logika GPIO yang dapat disesuaikan, MU‑0808 memberikan kemampuan integrasi tanpa batas untuk sistem AV modern.

Fitur Utama

• 8 Input Analog & 8 Output Analog:Konektor terminal blok Phoenix yang seimbang mendukung sinyal saluran/mikrofon dengan kontrol penguatan individual.

•Arsitektur DSP ADI SHARC 21489:Prosesor titik mengambang SIMD 450 MHz berperforma tinggi yang menangani algoritme audio real-time yang intensif.

•Resolusi Pro‑Audio:Kecepatan pengambilan sampel digital 24‑bit / 48 kHz menghadirkan konversi audio transparan dan rentang dinamis.

• Pembatalan Gema Akustik (AEC):Algoritme AEC yang dipercepat perangkat keras menghilangkan umpan balik akustik dan gema suara jarak jauh selama konferensi video jarak jauh.

• Kontrol Umpan Balik Otomatis (AFC):Algoritma pemfilteran takik dinamis mengidentifikasi dan menekan umpan balik akustik (melolong) secara real-time.

• Kontrol Kebisingan Aktif (ANC) & Pencampuran Otomatis:Pengurangan kebisingan latar belakang dipadukan dengan pencampuran otomatis pembagian keuntungan untuk pengelolaan multi-mikrofon.

• EQ & Dinamika Komprehensif:EQ Parametrik Multi-band (PEQ), EQ Grafis, filter High-Pass/Low-Pass, Expander, Kompresor, Pembatas, dan Gerbang Kebisingan Dinamis.

• Perutean Matriks & Penundaan Saluran:Penetapan dan pencampuran sinyal sewenang-wenang pada titik silang 8×8 dengan penundaan yang dapat disesuaikan hingga 1.200 ms per saluran.

• Antarmuka Kelas Audio USB:Antarmuka audio USB 1‑in/1‑out tanpa driver untuk integrasi tanpa hambatan dengan platform soft‑codec (Zoom, Microsoft Teams, Webex).

• Integrasi GPIO yang Dapat Dikonfigurasi:8 port Input/Output Tujuan Umum yang dapat diprogram untuk logika sakelar, penarikan kembali adegan, dan mute darurat.

• Kontrol Sistem Fleksibel:Dukungan perintah dua arah melalui Ethernet, RS232, dan RS485 untuk sistem kontrol pihak ketiga dan otomatisasi pelacakan kamera.

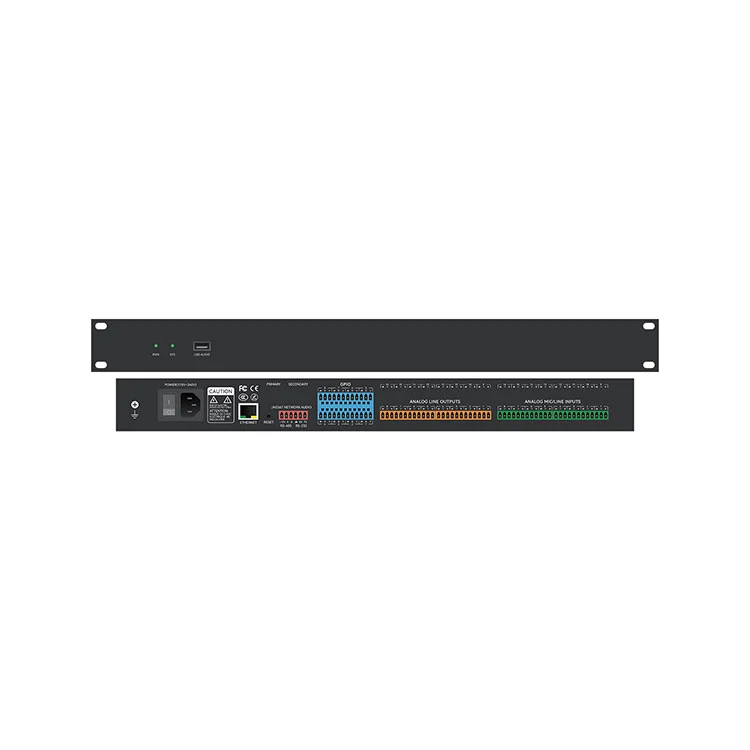

• Penutup Rak 1U:Desain standar 1U 19 inci yang dapat dipasang di rak untuk pemasangan rak yang lancar.

Pemrosesan Inti DSP

MU-0808 8×8 Digital Audio Matrix menyediakan arsitektur matriks DSP yang intuitif dan fleksibel yang memungkinkan integrator sistem menyesuaikan rantai pemrosesan sinyal sesuai dengan kebutuhan akustik tempat tertentu:

• AEC (Acoustic Echo Cancellation): Pembatalan gema berefisiensi tinggi yang dioptimalkan untuk konferensi interaktif dupleks penuh, mencegah umpan balik speaker jarak jauh.

• AFC (Adaptive Feedback Suppression): Deteksi umpan balik real-time dan pemfilteran frekuensi takik adaptif untuk mempertahankan penguatan sistem maksimum sebelum umpan balik.

• Mixer Otomatis (Algoritma Gain‑Sharing): Secara otomatis menyeimbangkan penguatan di beberapa saluran mikrofon aktif untuk menjaga penguatan sistem dan kejelasan ucapan.

• Rangkaian Ekualisasi: PEQ multi-band independen, EQ Grafis, High‑Pass, Low‑Pass, dan filter All‑Pass untuk penyetelan speaker dan koreksi ruangan yang presisi.

• Dynamics Suite: Ekspander Input/Output, Kompresor, Pembatas, Pengontrol Rentang Dinamis, dan Gerbang Kebisingan untuk manajemen ruang kepala.

• Perutean & Penyelarasan Matriks: Penetapan titik silang dengan kontrol fase, trim penguatan, dan penyelarasan penundaan digital hingga 1.200 ms per jalur output.

Kontrol & Integrasi Sistem

Dirancang untuk desain sistem AV profesional, MU-0808 8×8 Digital Audio Matrix menawarkan konektivitas dan opsi manajemen yang kuat:

• Perangkat Lunak Kontrol PC: Perangkat lunak GUI Windows khusus memungkinkan konfigurasi visual rantai DSP, matriks perutean, kurva respons EQ, dan pemetaan GPIO secara real-time melalui TCP/IP.

• Otomatisasi Terpusat: Buka protokol serial melalui RS232/RS485 untuk integrasi dengan Crestron, AMX, Extron, dan prosesor kontrol lainnya.

• Integrasi Pelacakan Kamera: Output perintah serial langsung untuk memicu preset kamera PTZ berdasarkan aktivitas gerbang mikrofon aktif.

• Kontrol Logika GPIO: 8 port logika multi-fungsi yang dapat dikonfigurasi untuk penutupan kontak eksternal, potensiometer volume fisik, indikator LED, atau pengabaian darurat alarm kebakaran.

Aplikasi Sasaran

• Ruang Rapat Perusahaan & Pusat Konferensi: Penguatan ucapan definisi tinggi dan konferensi video bebas gema.

• Pendidikan Tinggi & Ruang Perkuliahan: Pencampuran otomatis multi-mikrofon, pemicu pelacakan kamera, dan distribusi matriks ruangan.

• Pusat Pemerintahan & Komando: Pemrosesan audio dengan keandalan tinggi dengan penggantian darurat GPIO fisik.

• Auditorium & Ruang Acara Multi-Fungsi: Distribusi suara dinamis dan penyelarasan penundaan zona.

• Sistem AV Komersial: Distribusi musik latar multi-zona dan sistem matriks paging.

Spesifikasi Teknis

Pertanyaan yang Sering Diajukan

Q1: Apakah FHBAVTEC MU‑0808 mendukung pembatalan gema untuk platform konferensi video soft‑codec seperti Zoom atau Microsoft Teams?

Jawaban: Ya. MU-0808 8×8 Digital Audio Matrix dilengkapi dengan Acoustic Echo Cancellation (AEC) berbasis perangkat keras khusus dan antarmuka audio USB 1‑in/1‑out terintegrasi. Dengan menyambungkan MU‑0808 ke PC ruang konferensi melalui USB, prosesor menyuplai sinyal mikrofon bebas gema yang diproses langsung ke Zoom, Microsoft Teams, atau Webex sekaligus menghilangkan gema ucapan jauh dan lolongan akustik lokal.

Q2: Bagaimana cara MU‑0808 dikonfigurasi dan dapatkah diintegrasikan dengan sistem kontrol AV pihak ketiga?

Jawaban: MU‑0808 dikonfigurasi menggunakan perangkat lunak kontrol PC Windows melalui Ethernet (TCP/IP), menyediakan antarmuka visual untuk perutean sinyal, penyetelan EQ, pemrosesan dinamis, dan manajemen preset pemandangan. Untuk integrasi pihak ketiga, unit ini dilengkapi protokol kontrol RS232 dan RS485 terbuka, memungkinkan kontrol penuh melalui pengontrol pelacakan kamera Crestron, Extron, AMX, atau PTZ.

Q3: Fungsi apa yang dapat ditetapkan ke 8 port GPIO yang dapat dikonfigurasi?

Jawaban: 8 port logika GPIO dapat diprogram secara independen sebagai input atau output digital. Kasus penggunaan integrasi yang umum mencakup menyambungkan tombol tekan fisik untuk pemanggilan kembali adegan yang telah ditetapkan sebelumnya, berinteraksi dengan indikator status LED, memicu senyap sistem darurat melalui penutupan kontak alarm kebakaran, atau menyambungkan potensiometer analog untuk kontrol volume zona yang dipasang di dinding.

Q4: Apakah MU‑0808 menyediakan phantom power untuk mikrofon kondensor, dan bagaimana penyesuaian penguatannya?

Jawaban: Ya. Kedelapan input analog memiliki fitur phantom power +48V yang dapat dialihkan secara individual dan dapat dikonfigurasi melalui perangkat lunak kontrol, sehingga sepenuhnya kompatibel dengan kondensor profesional dan mikrofon batas. Penguatan preamp input dapat disesuaikan dari 0 hingga +48 dBu dalam perangkat lunak untuk mengakomodasi berbagai sumber level mikrofon dan saluran.
